Liegendspalter Magnum 23
Liegendspalter

Liegendspalter Magnum 23

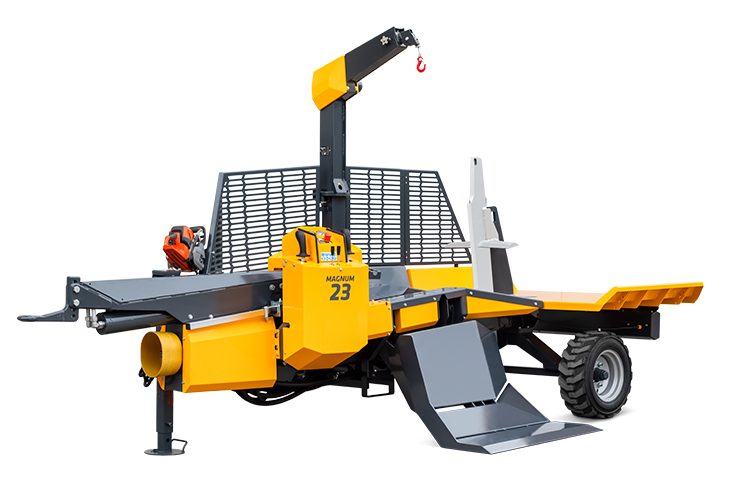

Der Liegendspalter MAGNUM 23 mit einer Spaltkraft von 21 t kann mit oder ohne einem Unterbau.

Magnum 23

Über die Maschine

Der Liegendspalter MAGNUM 23 spaltet Stämme von 1 m mit Hilfe einer Druckplatte und BoomSpeed, welches automatisch die Spaltgeschwindigkeit reguliert, und maximiert gleichzeitig die verbrauchte Energie. Stämme werden auf einer großen Ablagefläche abgelegt. Die Steuerung ist vollständig mechanisch und kann daher auch unter anspruchsvolleren Bedingungen verwendet werden. Die Montage von Arbeit- zur Transportposition (und umgekehrt) ist einfach. Es gibt ein Modell mit oder ohne Fahrgestell.

  • BoomSpeed
  • Mechanische Steuerung
  • Einfache Umstellung von der Transport - in die Arbeitsposition
  • Geringer Stromverbrauch
  • Großer Ablagetisch für Spaltholz

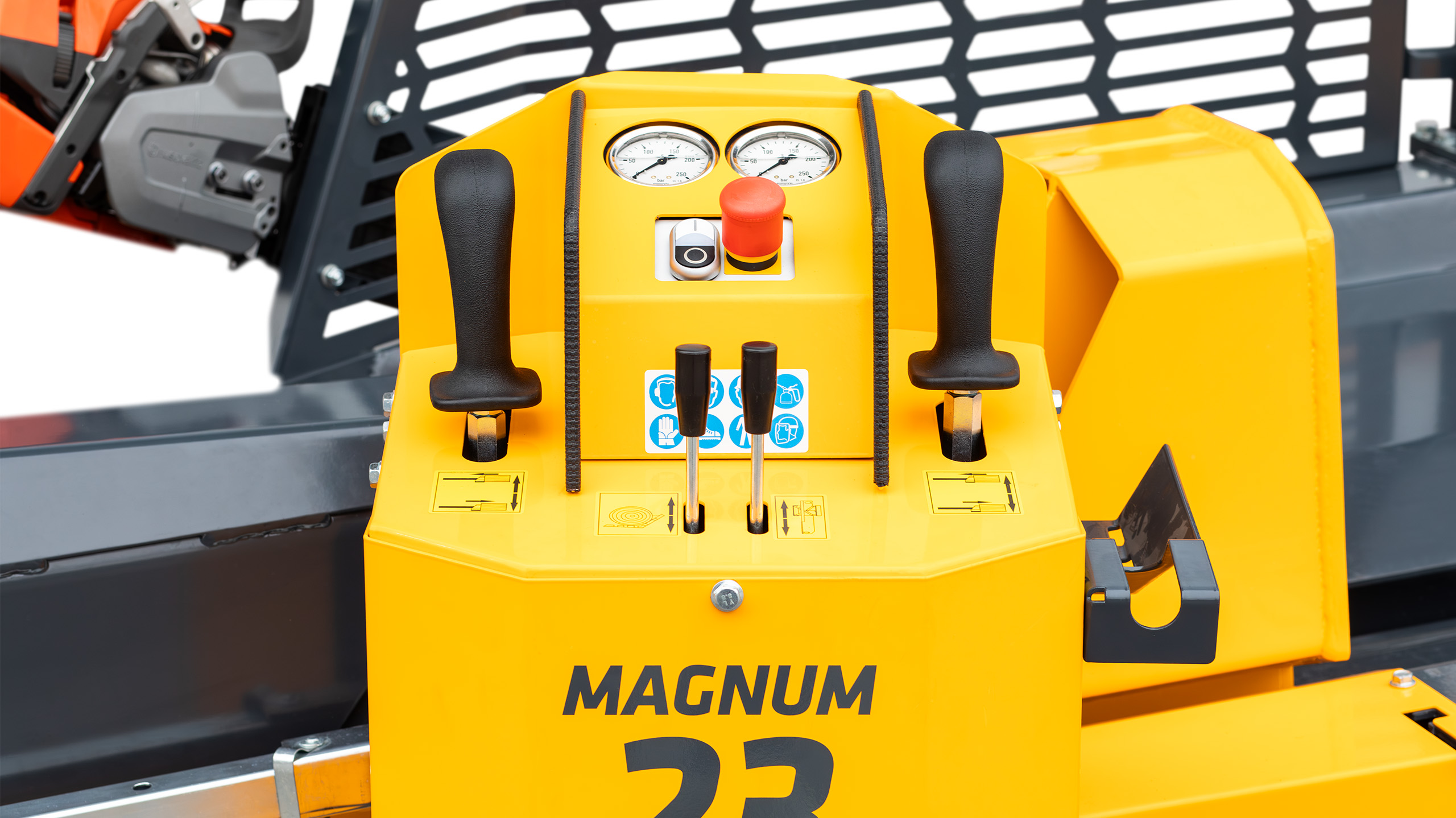

Schalttafel

1
Zweihändige Betätigung der Schubbodens / Spalten
2
Zweihändige Betätigung der Schubbodens / Spalten
3
Bewegung des hydraulischen Hubtisches
4
Hydraulische Bewegung des Spaltkeil
5
Aktivierung bei einem Elektromotorantrieb
6
Manometer zur Anzeige von Druck / Spaltkraft
7
Manometer zur Anzeige der zusätzlichen Druckfunktion
Magnum 32 - Systemsteuerung
1
2
3
4
5
6
7
Magnum 32 - Systemsteuerung

Zweihändige Betätigung der Schubbodens / Spalten

Zweihändige Betätigung der Schubbodens / Spalten

Bewegung des hydraulischen Hubtisches

Hydraulische Bewegung des Spaltkeil

Aktivierung bei einem Elektromotorantrieb

Manometer zur Anzeige von Druck / Spaltkraft

Manometer zur Anzeige der zusätzlichen Druckfunktion

Druckplatte

Druckplatte

Die Führungen der Druckplatte aus Kunststoff benötigen keine Schmierung. Eine präzise Führung der Druckplatte gewährleistet eine lange Lebensdauer. Automatische Abschaltung der Druckplatte für eine sichere und einfache Arbeit.

Schutz der Schubplatte
Schutz der Schubplatte

Der Schutz der Schubplatte mit einem Zylinder bei Transportstellung.

Fahrwerk
Fahrwerk

Räder mit Verkehrssicherheitsausrüstung (Option) für einfachen und sicheren Transport. (Für TR-Modelle.)

Hydraulische einstelbarer Keil

Hydraulische einstelbarer Keil

Spaltkeil für 2-4 Holzscheite mit Hydraulikhub.

Hälterung für Spaltmesser
Hälterung für Spaltmesser

Zwei Messerhalter zum Transportieren der Spaltmesser.

Rücklauffilter
Rücklauffilter

Das integrierte Rücklauffilter sorgt für die Reinheit des Öls und gewährleistet eine lange Lebensdauer.

Einfache Umstellung
Einfache Umstellung

Einfache Umstellung von der Transport- in die Arbeitsposition.

Schutzgitter
Schutzgitter
Der einstellbare Abschaltmechanismus
Der einstellbare Abschaltmechanismus

Der einstellbare Abschaltmechanismus für kürzere Holzscheite ermöglicht eine optimale Zeitnutzung.

8 mögliche Einstellungen der Aufbauhöhe
8 mögliche Einstellungen der Aufbauhöhe

8 mögliche Einstellungen der Aufbauhöhe ermöglichen den Anschluss des Liegendspalters an jeden Traktor.

Hydraulischer Hubtisch
Hydraulischer Hubtisch

Sind sie interessiert?

Finden Sie Ihren nächstgelegenen Vertreter, um ein tolles Angebot zu erhalten.
Verkaufsstellen Servicestellen

Mögliche Varianten

MAGNUM 23 CD
MAGNUM 23 E

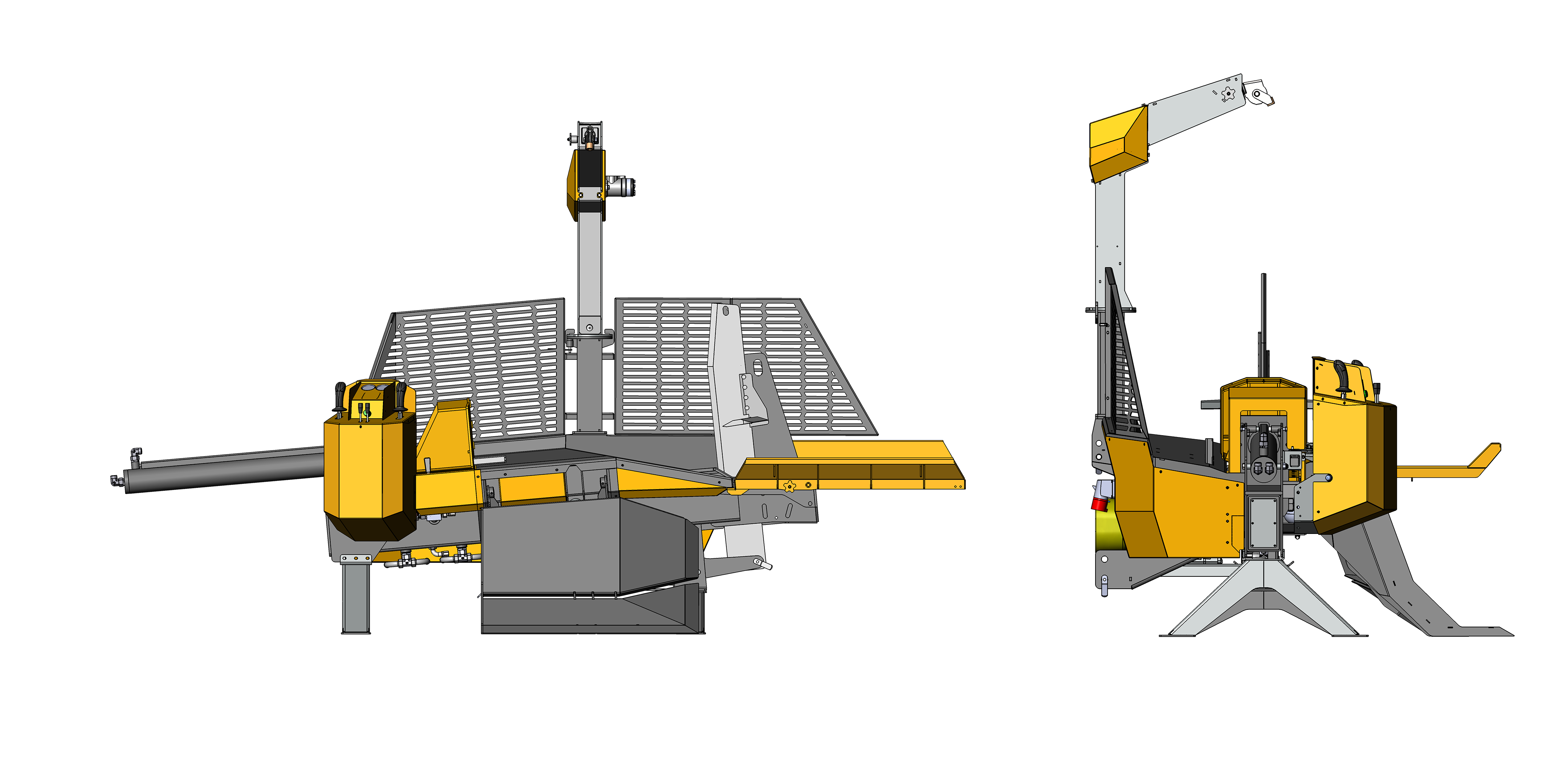

MAGNUM 23 CD+E
MAGNUM 23 CD TR

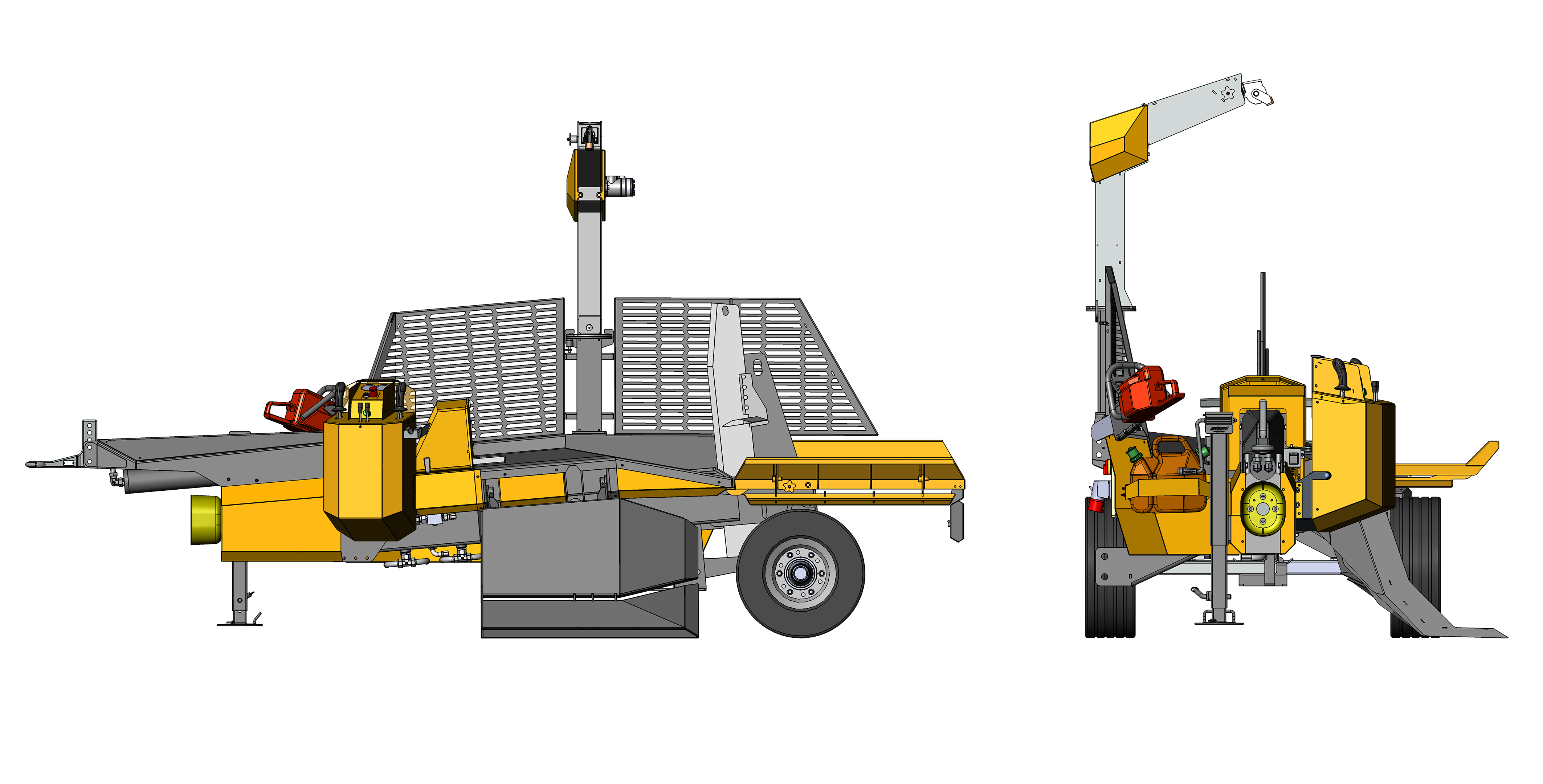

MAGNUM 23 CD+E TR

Zusatzausstattung

Träger für Motorsäge
Träger für Motorsäge
Verstellbarer Halter für Kanister
Verstellbarer Halter für Kanister

Verstellbarer Halter für alle Kraftstoffbehälter.

Hydraulische Seilwinde mit Fernbedienung (Option):
Hydraulische Seilwinde mit Fernbedienung (Option):
  • Das Drahtseil in der Mitte des Holzspalters
  • Automatische Abwicklung beim gespannten Seil
  • Ventil zur Geschwindigkeitseinstellung beim Ziehen
Holzzange
Holzzange

Holzzange zum Ziehen von schweren Scheiten.

Technische Daten

Modell
 CD E CD+E CD TR CD+E TR
Antrieb Zapfwelle Elektromotor Zapfwelle/Elektromotor Zapfwelle Zapfwelle/Elektromotor
Spaltkraft (t) 21 21 21 21 21
Spaltkeilhub (mm) 1150 1150 1150 1150 1150
Länge des Spaltholzes max. (mm) 1150 1150 1150 1150 1150
Durchmesser des Spaltholzes max. (mm) 1000 1000 1000 1000 1000
Elektromotorleistung (kW) - 7,5 7,5 - 7,5
Empfehl. min. Schlepperkraft (kW/PS) 35/48 - 35/48 35/48 35/48
Umdrehungen max. (min-1) 540 - 540 540 540
Befestigung kategorie II II II - -
Spaltgeschwindigkeit H1/H2/PH (cm/s) 33,6/6,6/33,6 15,3/5,9/30 33,6/6,6/33,6 33,6/6,6/33,6 33,6/6,6/33,6
Spaltzeit H1/H2/PH (s/1100mm) 3,4/15,2/3,4 7,5/17/3,8 3,4/15,2/3,4 3,4/15,2/3,4 3,4/15,2/3,4
Ölkapazität (l) 50 50 50 50 50
Arbeitsposition-Länge (mm) 4535 4535 4535 4535 4535
Transportposition-lange (mm) 2391 2391 2391 4535 4535
Arbeitsposition-Breite (mm) 1856 1856 1856 1856 1856
Transportposition-Breite (mm) 1820 1820 1820 1820 1820
Höhe (mm) 1640 1640 1640 1640 1640
Höhe mit Hydraulische Seilwinde (mm) 2500 2500 2500 2500 2500
Gewicht (kg) 1200 1250 1350 1350 1500
Zusatzausstattung
Modell
 CD E CD+E CD TR CD+E TR
BOOMSPEED ⚫ ⚫ ⚫ ⚫ ⚫
2/4-faches Spaltmesser ⚫ ⚫ ⚫ ⚫ ⚫
2/6-faches Spaltmesser ⚪ ⚪ ⚪ ⚪ ⚪
Hydraulische Winde mit Funksteuerung ⚪ ⚪ ⚪ ⚪ ⚪
Ölkühler ⚪ ⚪ ⚪ ⚪ ⚪
Halter für Kanister ⚪ ⚪ ⚪ ⚪ ⚪
Halter für Motorsäge ⚪ ⚪ ⚪ ⚪ ⚪
Halter für Axt, kleine und große Sapie ⚫ ⚫ ⚫ ⚫ ⚫
Straßenbeleuchtung / / / ⚪ ⚪

● - Serienmäßig, ○ - Option, / - Nicht möglich

H1 - Schnelle Geschwindigkeit

H2 - Arbeit Geschwindigkeit

PH - Rücklaufgeschwindigkeit
