Liegendspalter

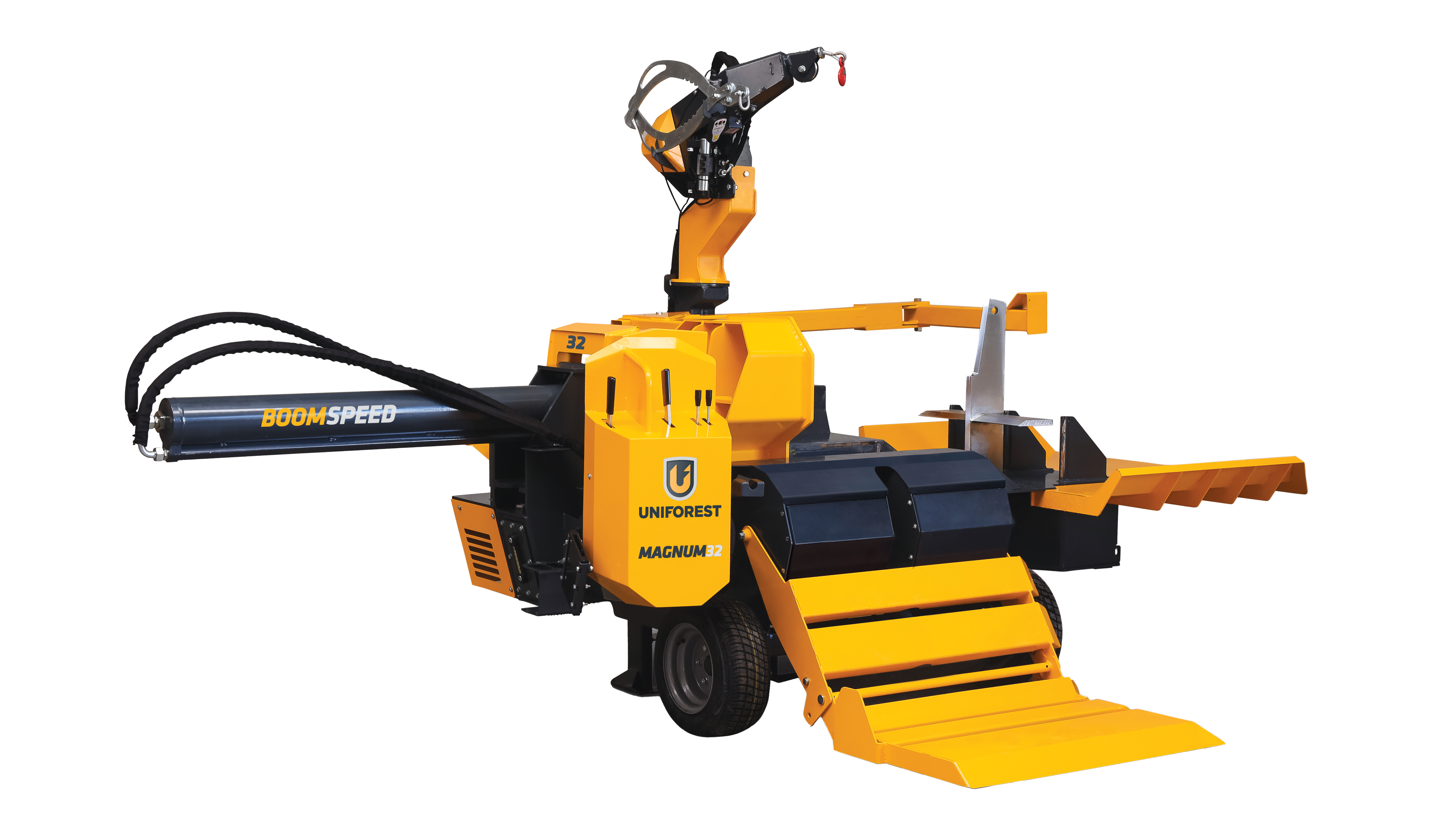

Liegendspalter Magnum 32
Liegendspalter

Liegendspalter Magnum 32

Der Liegendspalter MAGNUM 32 mit einer Spaltkraft von 31 t kann mit oder ohne einem Unterbau in der Querrichtung der Spaltung sein.

Magnum 32

Über die Maschine

Der Liegendspalter MAGNUM 32 spaltet Stämme von 1 m mit Hilfe einer Druckplatte und BoomSpeed, welches automatisch die Spaltgeschwindigkeit reguliert, und maximiert gleichzeitig die verbrauchte Energie. Stämme werden auf einer großen Ablagefläche abgelegt. Die Steuerung ist vollständig mechanisch und kann daher auch unter anspruchsvolleren Bedingungen verwendet werden. Die Montage von Arbeit- zur Transportposition (und umgekehrt) ist einfach. Es gibt ein Modell mit oder ohne Fahrgestell.

  • BoomSpeed
  • Mechanische Steuerung
  • Einfache Umstellung von der Transport - in die Arbeitsposition
  • Geringer Stromverbrauch
  • Großer Ablagetisch für Spaltholz
  • Große Druckplatte

Schalttafel

1
Zweihändige Betätigung der Schubbodens / Spalten
2
Zweihändige Betätigung der Schubbodens / Spalten
3
Bewegung des hydraulischen Hubtisches
4
Hydraulische Bewegung des Spaltkeil
5
Aktivierung bei einem Elektromotorantrieb
6
Manometer zur Anzeige von Druck / Spaltkraft
7
Manometer zur Anzeige der zusätzlichen Druckfunktion
Magnum 32 - Systemsteuerung
1
2
3
4
5
6
7
Magnum 32 - Systemsteuerung

Zweihändige Betätigung der Schubbodens / Spalten

Zweihändige Betätigung der Schubbodens / Spalten

Bewegung des hydraulischen Hubtisches

Hydraulische Bewegung des Spaltkeil

Aktivierung bei einem Elektromotorantrieb

Manometer zur Anzeige von Druck / Spaltkraft

Manometer zur Anzeige der zusätzlichen Druckfunktion

Grosse Druckplatte

Grosse Druckplatte

Die Führungen der Druckplatte aus Kunststoff benötigen keine Schmierung. Eine präzise Führung der Druckplatte gewährleistet eine lange Lebensdauer. Automatische Abschaltung der Druckplatte für eine sichere und einfache Arbeit.

Schutz der Schubplatte
Schutz der Schubplatte

Der Schutz der Schubplatte mit einem Zylinder bei Transportstellung.

Fahrwerk
Fahrwerk

Fahrwerk für einen leichteren Transport.

Elektromotor / Öltank

1
Ein integrierter Elektromotor mit Pumpen

Möglich ein integrierter Elektromotor mit Pumpen (11 kW).

2
Integrierter Öltank

Integrierter Öltank für große Ölmenge mit speziellem Doppelboden verhindert das Auslaufen. Ein im Öltank integriertes Filter sorgt für die Sauberkeit des Öls.

Möglicher Einbau eines Ölkühlers, der eine Überhitzung des Hydrauliksystems verhindert (empfohlen für einen Dauerbetrieb der Maschine, länger als 4 Stunden).

Magnum 32 - Elektromotor / Öltank
1
2
Magnum 32 - Elektromotor / Öltank

Ein integrierter Elektromotor mit Pumpen

Möglich ein integrierter Elektromotor mit Pumpen (11 kW).

Integrierter Öltank

Integrierter Öltank für große Ölmenge mit speziellem Doppelboden verhindert das Auslaufen. Ein im Öltank integriertes Filter sorgt für die Sauberkeit des Öls.

Möglicher Einbau eines Ölkühlers, der eine Überhitzung des Hydrauliksystems verhindert (empfohlen für einen Dauerbetrieb der Maschine, länger als 4 Stunden).

Hydraulische einstelbarer Keil

Hydraulische einstelbarer Keil

Spaltkeil für 2-4, 2-6 und 2-8 Holzscheite mit Hydraulikhub.

Dreifach Gusspumpe
Dreifach Gusspumpe

Die dreifach Gusspumpe gewährleistet einen leisen Betrieb des Holzspalters und eine lange Lebensdauer.

Rücklauffilter
Rücklauffilter

Das integrierte Rücklauffilter sorgt für die Reinheit des Öls und gewährleistet eine lange Lebensdauer.

Große Ablagen
Große Ablagen

Ablagefächer für das Zubehör befinden sich im Reichweite. Eingebaute Träger für Axt, kleine und große Spitzhacke. Auch für Kettensägen erhältlich.

Einfache Umstellung
Einfache Umstellung

Einfache Umstellung von der Transport- in die Arbeitsposition.

Schutzgitter
Schutzgitter
Verstellbarer Halter
Verstellbarer Halter

Verstellbarer Halter für alle Kraftstoffbehälter.

Sind sie interessiert?

Finden Sie Ihren nächstgelegenen Vertreter, um ein tolles Angebot zu erhalten.
Verkaufsstellen Servicestellen



Mögliche Varianten

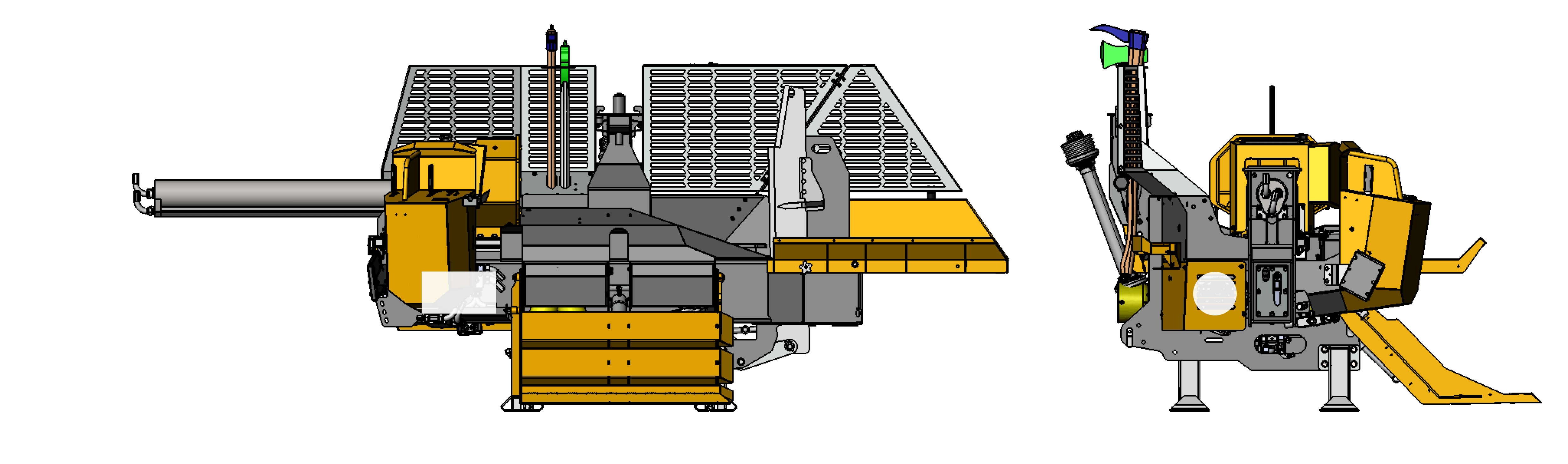

MAGNUM 32 CD

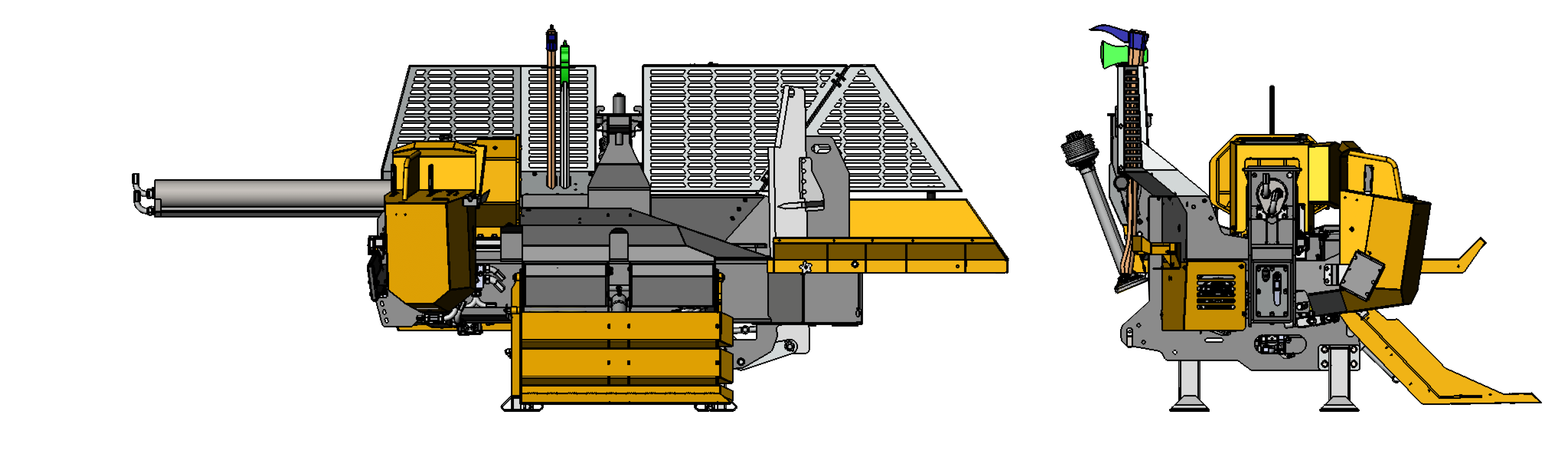

MAGNUM 32 E

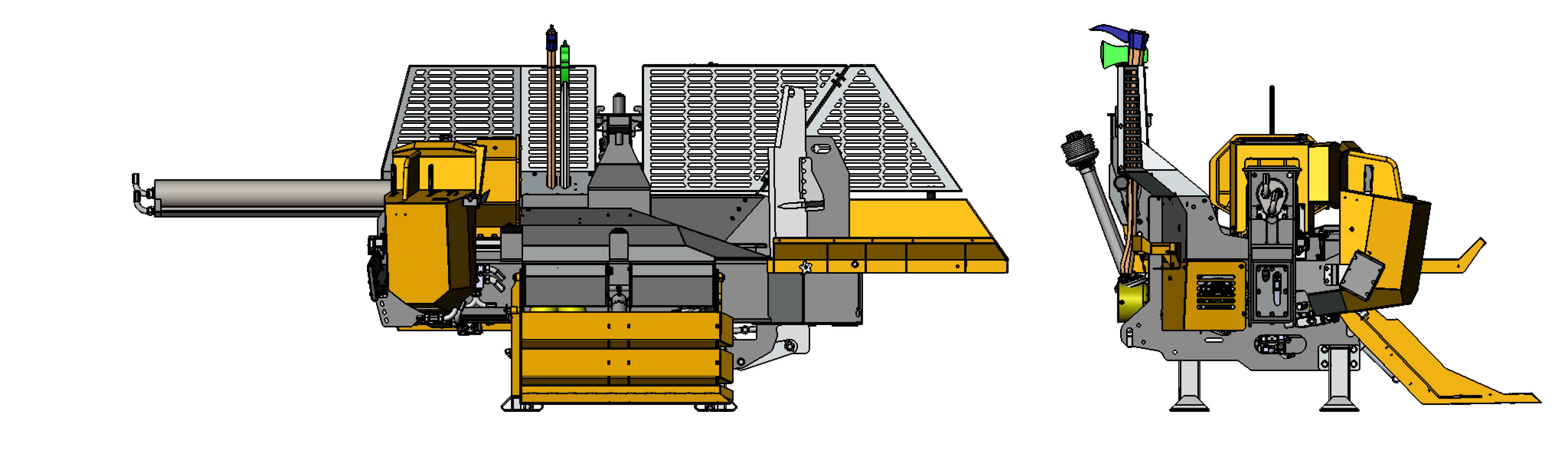

MAGNUM 32 CD+E

Zusatzausstattung

Hydraulische Seilwinde mit Fernbedienung (Option):
Hydraulische Seilwinde mit Fernbedienung (Option):
  • Das Drahtseil in der Mitte des Holzspalters
  • Automatische Abwicklung beim gespannten Seil
  • Ventil zur Geschwindigkeitseinstellung beim Ziehen
Holzzange
Holzzange

Holzzange zum Ziehen von schweren Scheiten.

Technische Daten

Modell
 CD E CD+E
Antrieb Zapfwelle Elektromotor Zapfwelle/Elektromotor
Spaltkraft (t) 31 31 31
Spaltkeilhub (mm) 1200 1200 1200
Länge des Spaltholzes max. (mm) 1200 1200 1200
Durchmesser des Spaltholzes max. (mm) 1000 1000 1000
Elektromotorleistung (kW) - 11 11
Empfehl. min. Schlepperkraft (kW/PS) 35/48 - 35/48
Umdrehungen max. (min-1) 540 - 540
Befestigung kategorie II II II
Spaltgeschwindigkeit H1/H2/PH (cm/s) 38/21/49 25/14/33 38/21/49
Spaltzeit H1/H2/PH (s/1100mm) 5,2/10,4/5,2 3,9/7,8/3,9 5,2/10,4/5,2
Ölkapazität (l) 80 80 80
Arbeitsposition-Länge (mm) 4000 4000 4000
Transportposition-lange (mm) 2400 2400 2400
Arbeitsposition-Breite (mm) 2140 2140 2140
Transportposition-Breite (mm) 1850 1850 1850
Höhe (mm) 2250 2250 2250
Höhe mit Hydraulische Seilwinde (mm) 2470 2470 2470
Gewicht (kg) 1400 1450 1550
Zusatzausstattung
Modell
 CD E CD+E
Gusspumpe ⚫ ⚫ ⚫
BOOMSPEED ⚫ ⚫ ⚫
2/4-faches Spaltmesser ⚫ ⚫ ⚫
2/6-faches Spaltmesser ⚪ ⚪ ⚪
Hydraulische Winde mit Funksteuerung ⚪ ⚪ ⚪
Ölkühler ⚪ ⚪ ⚪
Fahrgestell in Querrichtung ⚪ ⚪ ⚪
Halter für Kanister ⚪ ⚪ ⚪
Halter für Motorsäge ⚪ ⚪ ⚪
Halter für Axt, kleine und große Sapie ⚫ ⚫ ⚫

● - Serienmäßig, ○ - Option, / - Nicht möglich

H1 - Schnelle Geschwindigkeit

H2 - Arbeit Geschwindigkeit

PH - Rücklaufgeschwindigkeit
