Liegendspalter

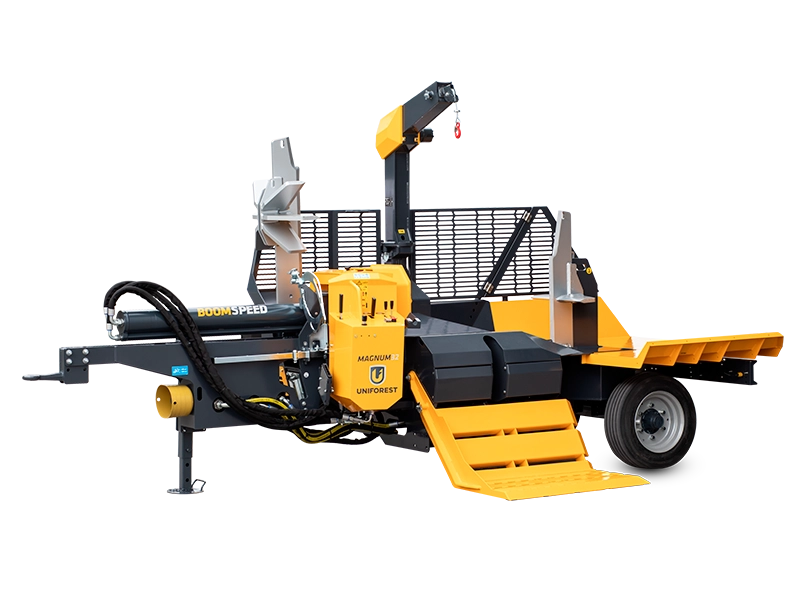

Liegendspalter mit Fahrwerk Magnum 32 TR
Liegendspalter

Liegendspalter mit Fahrwerk Magnum 32 TR

Der Liegendspalter MAGNUM 32 TR mit einer Spaltkraft von 31 t verfügt über einen eingebauten Unterbau entlang der Spaltrichtung.

Magnum 32 TR

Über die Maschine

Der Liegendspalter MAGNUM 32 TR mit Hilfe einer großen Druckplatte und strong BoomSpeed-Ventil, das automatisch Spaltgeschwindigkeit reguliert, spaltet Stämme in der Länge von 1 m und maximiert den Energieverbrauch. Stämme werden auf einer großen Ablagefläche abgelegt. Steuerung ist vollständig mechanisch und kann daher auch unter anspruchsvolleren Bedingungen vewendet werden. Die Montage von der Arbeits-zur Transportposition (und umgekehrt) ist einfach.

  • BoomSpeed-Ventil
  • Mechanische Steuerung
  • Einfache Umstellung von der Transport - in die Arbeitsposition
  • Geringer Stromverbrauch
  • Großer Ablagetisch für Spaltholz
  • Große Druckplatte
  • Rücklauffilter
  • Fahrgestell

Schalttafel

1
Zweihändige Betätigung der Schubbodens / Spalten
2
Zweihändige Betätigung der Schubbodens / Spalten
3
Bewegung des hydraulischen Hubtisches
4
Hydraulische Bewegung des Spaltmessers
5
Aktivierung bei einem Elektromotorantrieb
6
Manometer zur Anzeige von Druck / Spaltkraft
7
Manometer zur Anzeige der zusätzlichen Druckfunktion
Magnum 32 - Systemsteuerung
1
2
3
4
5
6
7
Magnum 32 - Systemsteuerung

Zweihändige Betätigung der Schubbodens / Spalten

Zweihändige Betätigung der Schubbodens / Spalten

Bewegung des hydraulischen Hubtisches

Hydraulische Bewegung des Spaltmessers

Aktivierung bei einem Elektromotorantrieb

Manometer zur Anzeige von Druck / Spaltkraft

Manometer zur Anzeige der zusätzlichen Druckfunktion

Grosse Druckplatte

Grosse Druckplatte

Die Führungen der Druckplatte aus Kunststoff benötigen keine Schmierung. Eine präzise Führung der Druckplatte gewährleistet eine lange Lebensdauer. Automatische Abschaltung der Druckplatte für eine sichere und einfache Arbeit.

Schutz der Schubplatte
Schutz der Schubplatte

Der Schutz der Schubplatte mit einem Zylinder bei Transportstellung.

Elektromotor / Öltank

1
Ein integrierter Elektromotor mit Pumpen

Möglich ein integrierter Elektromotor mit Pumpen (11 kW).

2
Integrierter Öltank

Integrierter Öltank für große Ölmenge mit speziellem Doppelboden verhindert das Auslaufen. Ein im Öltank integriertes Filter sorgt für die Sauberkeit des Öls.

Möglicher Einbau eines Ölkühlers, der eine Überhitzung des Hydrauliksystems verhindert (empfohlen für einen Dauerbetrieb der Maschine, länger als 4 Stunden).

Magnum 32 - Elektromotor / Öltank
1
2
Magnum 32 - Elektromotor / Öltank

Ein integrierter Elektromotor mit Pumpen

Möglich ein integrierter Elektromotor mit Pumpen (11 kW).

Integrierter Öltank

Integrierter Öltank für große Ölmenge mit speziellem Doppelboden verhindert das Auslaufen. Ein im Öltank integriertes Filter sorgt für die Sauberkeit des Öls.

Möglicher Einbau eines Ölkühlers, der eine Überhitzung des Hydrauliksystems verhindert (empfohlen für einen Dauerbetrieb der Maschine, länger als 4 Stunden).

Spaltmesser

Spaltmesser

Hydraulisch verstellbares 2/4, 2/6, 2/8 faches Spaltmesser.

Dreifach Gusspumpe
Dreifach Gusspumpe

Die dreifach Gusspumpe gewährleistet einen leisen Betrieb des Holzspalters und eine lange Lebensdauer.

Rücklauffilter
Rücklauffilter

Das integrierte Rücklauffilter sorgt für die Reinheit des Öls und gewährleistet eine lange Lebensdauer.

Große Ablagen
Große Ablagen

Ablagefächer für das Zubehör befinden sich im Reichweite. Eingebaute Träger für Axt, kleine und große Spitzhacke. Auch für Kettensägen erhältlich.

Einfache Umstellung
Einfache Umstellung

Einfache Umstellung von der Transport- in die Arbeitsposition.

Schutzgitter
Schutzgitter
Transportbefestigung
Transportbefestigung

Transportaufsatz mit integrierter Pumpe.

Der einstellbare Abschaltmechanismus
Der einstellbare Abschaltmechanismus

Der einstellbare Abschaltmechanismus für kürzere Holzscheite ermöglicht eine optimale Zeitnutzung.

8 mögliche Einstellungen der Aufbauhöhe
8 mögliche Einstellungen der Aufbauhöhe

8 mögliche Einstellungen der Aufbauhöhe ermöglichen den Anschluss des Liegendspalters an jeden Traktor.

Verstellbarer Halter
Verstellbarer Halter

Verstellbarer Halter für alle Kraftstoffbehälter

Sind sie interessiert?

Finden Sie Ihren nächstgelegenen Vertreter, um ein tolles Angebot zu erhalten.



Zusatzausstattung

Hydraulische Seilwinde mit Fernbedienung (Option):
Hydraulische Seilwinde mit Fernbedienung (Option):
  • Das Drahtseil in der Mitte des Holzspalters
  • Automatische Abwicklung beim gespannten Seil
  • Ventil zur Geschwindigkeitseinstellung beim Ziehen
Holzzange
Holzzange

Holzzange zum Ziehen von schweren Scheiten.

Technische Daten

Model

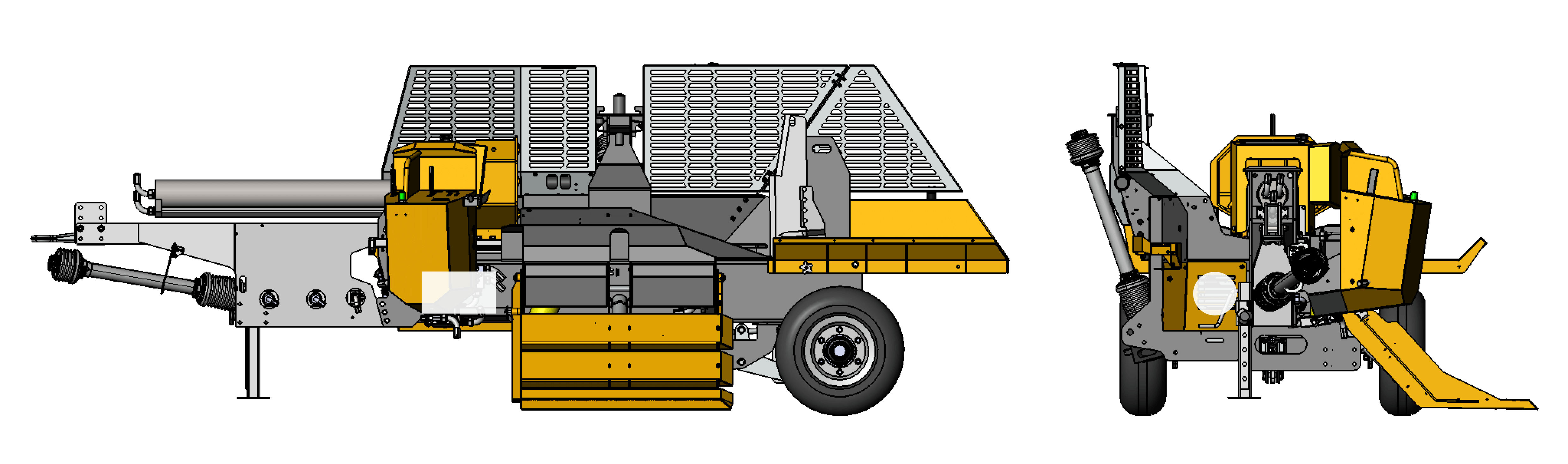

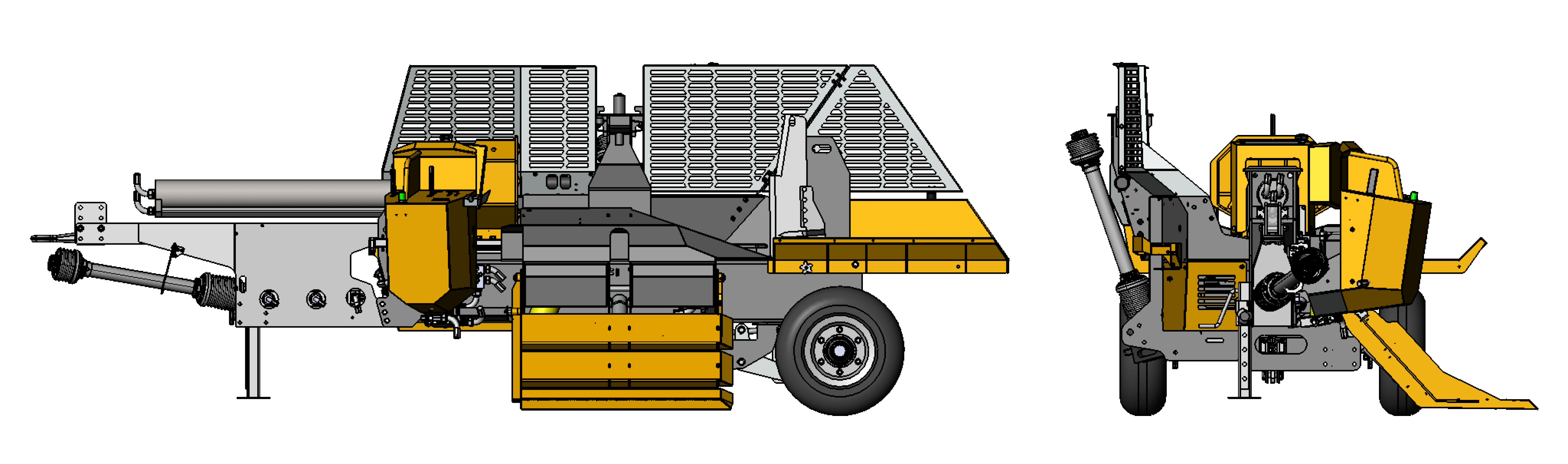

CD TR CD+E TR
Antrieb Zapfwelle Zapfwelle/Elektromotor
Spaltkraft (t) 31 31
Spaltkeilhub (mm) 1200 1200
Länge des Spaltholzes max. (mm) 1200 1200
Durchmesser des Spaltholzes max. (mm) 1000 1000
Elektromotor (kW) - 11
Empfehl. min. Schlepperkraft (kW/PS) 35/48 35/48
Umdrehungen max. (min-1) 540 540
Befestigung kategorie II II
Spaltgeschwindigkeit H1/H2/PH (cm/s) 38/21/49 38/21/49
Spaltzeit H1/H2/PH (s/1100mm) 5,2/10,4/5,2 5,2/10,4/5,2
Ölkapazität (l) 80 80
Länge (mm) 4770 4770
Breite im Arbeitsposition (mm) 2140 2140
Breite im Transportposition (mm) 1850 1850
Höhe (mm) 2250 2250
Höhe mit Hydraulische Seilwinde (mm) 2470 2470
Gewicht (kg) 1550 1700
Zusatzausstattung
Model
CD TR CD+E TR
Gusspumpe
BoomSpeed
Spaltmesser 2-4
Spaltmesser 2-6
Spaltmesser 2-8
Hydraulische Winde 8 HR (Funksteuerung)
Ölkühler
Halter für Kanister
Halter für Motorsäge
Axthalter
Halter für den Sappie und kleinen Sappie
Zugmaul
Straßenbeleuchtung

● - Serienmäßig, ○ - Option, / - Nicht möglich

H1 - Schnelle Geschwindigkeit

H2 - Arbeit Geschwindigkeit

PH - Rücklaufgeschwindigkeit
