Seilbahnsystem
Seilkran COBRA 600-30U
Seilbahnsystem

Seilkran COBRA 600-30U

Das Seilkransystem ermöglicht eine professionelle Holzernte mit minimalen Eingriffen in den Unterwuchs. Mit der neuen Uniforest Cobra 600-30U können Sie das Holz auf einer bis zu 600 m langen Strecke transportieren.

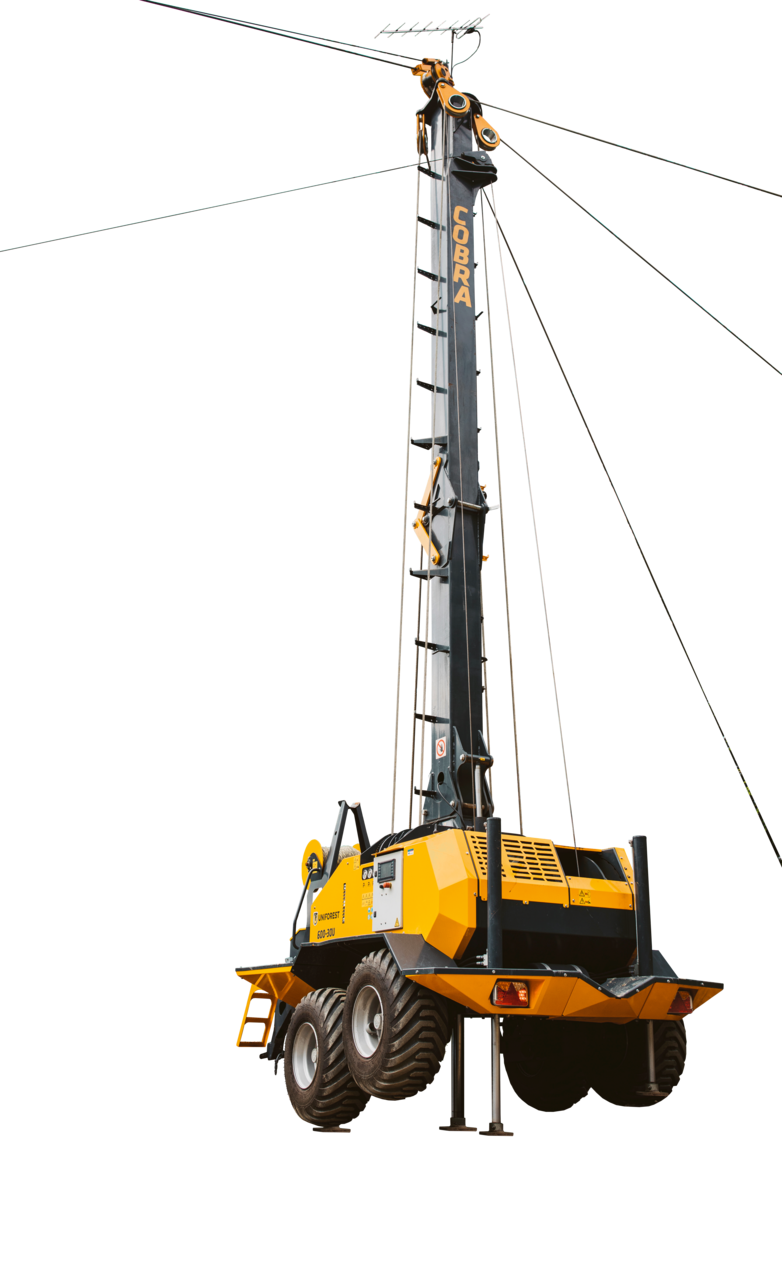

COBRA 600-30U


Über die Maschine

Das System ermöglicht eine automatisierte Fahrt des Laufwagens. Der Benutzer stellt einfach eine beliebige untere / obere Endstation und Zwischenstützpositionen ein und speichert diese. Auf diese Weise verlangsamt sich die Geschwindigkeit des Laufwagens automatisch oder stoppt sowohl bei der Abfahrt als auch beim Ziehen beziehungsweise beim Passieren von Zwischenstützten.

Ein akustisches Signal informiert den Bediener über die Ankunft des Laufwagens. Der Arbeitsbereich des Turms beträgt 220°, je 110° links­oder­rechts.
  • Tragfähigkeit 30 kN
  • Geschwindigkeit des Laufwagens bis 8 m/s
  • Masthöhe 9,5 m
  • Mast Höhe in Transportposition: 3 m
  • Maximale Streckenlänge: 600 m
  • Arbeitsrichtung: universell (abwärts, bergauf und auf ebenem Gelände)
  • Transport: kompakte und leichte Plattform auf Rädern (Anhänger)
  • Antrieb: Zapfwelle (Traktorantrieb)
  • Einzigartiges Design
  • Hochwertige Werkstoffe und Komponenten
Mast 600-30U

Mast 600-30U

Der Mast wird durch vier ferngesteuerte Anker stabilisiert. Jede Einspannung hat eine eigene hydraulisch angetriebene Trommel mit einem 60 m langen und 16 mm dicken Drahtseil.

Der Seilausstoß stellt sicher, dass das Drahtseil zwischen der Trommel und der Mastspitze ständig gespannt ist und erleichtert das Abwickeln des Zugseils.

Die Trommeln des Trag- und Zugseils werden von Hydromotoren mit integrierten Bremsen angetrieben. Sie werden von einer Pumpe mit einstellbarem Durchfluss angetrieben, die eine stufenlose Veränderung der Geschwindigkeit ermöglicht.

Einrichtung und Steuerung
Einrichtung und Steuerung

Umfassendes Bedienfeld für die vollständige Kontrolle über das System.

Druckanzeige
Druckanzeige

Manometer zeigen den Druck des gesamten Systems an.

Weitreichende Antenne
Weitreichende Antenne

Ermöglicht die Abdeckung des gesamten Arbeitsbereichs des Seilbahnsystems.

Universelles Seilbahnsystem Aufbau

1
Mastverankerung: 4 x Seil
2
Cobra 600-30U
3
Mittelstation
4
Laufwagen
5
Verankerung
6
Rückholseil
7
Zugseil
8
Tragseil
9
Obere Endstation
Skyline System Universal
1
2
3
4
5
6
7
8
9
Skyline System Universal

Mastverankerung: 4 x Seil

Cobra 600-30U

Mittelstation

Laufwagen

Verankerung

Rückholseil

Zugseil

Tragseil

Obere Endstation

Praktisch für den Transport

Praktisch für den Transport

Mast auf einem kompakten und leichten Anhänger mit Rädern, der einen einfachen Transport und eine schnelle Montage des Systems auf der Baustelle ermöglicht.

Z-förmig klappbarer Turm
Z-förmig klappbarer Turm

Die niedrige Transporthöhe dank des Z-förmig klappbaren Turms (3 m in Transportstellung, 9,5 m in Arbeitsstellung) verbessert die Mobilität.

Arbeitsbereich
Arbeitsbereich

Der Bediener kann effektiv einen 600 Meter langen Bereich von 110° nach links / rechts hinter dem Traktor abdecken.

Synthetisches Montageseil
Synthetisches Montageseil

Das Montageseil wird verwendet, um den Transport des Drahtseils und anderer Hilfsmittel bergauf zu erleichtern. Beim Bilden einer Schleife montiert der Bediener zuerst das Montageseil, um zu vermeiden, dass ein langes und schweres Drahtseil in schwierigem Gelände getragen werden muss.

Laufwagen LOGJET 30U

Der LOGJET 30U mit einer Zugkraft von 30 kN und einer Zugseillkapazität von 80 Metern kann verwendet werden:

  1. im Universalsystem (3 Seile) oder
  2. im Gravitationsystem (2 Seile).

Sind sie interessiert?

Finden Sie Ihren nächstgelegenen Vertreter, um ein tolles Angebot zu erhalten.

Technische Daten

Modell
600-30U
Zugkraft (kN) 30
Spannkraft des Tragseils (kN) 75
Länge/Durchmesser des Tragseils (m/mm) 600/16
Geschwindigkeit des Tragseils (800 min-1; m/s) 0–3
Länge/Durchmesser des Zugseils (m/mm) 1200/9
Geschwindigkeit des Zugseils (800 min-1; m/s) 0–8
Länge/Durchmesser des Rückholseils (m/mm) 1200/8
Geschwindigkeit des Rückholseils (800 min-1; m/s) 0-8
Länge/Durchmesser des Montageseils (m/mm) 1200/6
Geschwindigkeit des Montageseils (800 min-1) 0-8
Anzahl der Ankerseile (Stück) 4 - hydraulic tensioning
Spannkraft der Verankerungen (kN) 15
Länge/Durchmesser des Ankerseils (m/mm) 60/16
Einsatzrichtung (°) 220
Empfehl. min. Schlepperkraft für Transport (kW/PS) >89/120
Min. tractor power for drive (kW/KM) 89/120
Umdrehungen max. (min-1) 800
Befestigung kategorie II, III
Bedienung Elektrohydraulisch
Breite (mm) 2245
Transportposition-lange (mm) 6500
Masthöhe (mm) 9500
Transportposition-Höhe (mm) 3000
Gewicht ohne Drahtseil (kg) 7500
Reifendimension 400/60-15,5 18PR
Zusatzausstattung
Modell
600-30U
Fernbedienung ⚫
Seilausstoß ⚫

● - Serienmäßig, ○ - Option, / - Nicht möglich, TR - Fahrwerk
