Sägespaltautomat
Mobiler Sägespaltautomat TITAN 40/20
Sägespaltautomat

Mobiler Sägespaltautomat TITAN 40/20

Der TITAN 40/20 mit mechanisch-hydraulischer Steuerung ist für Profis konzipiert, die mehr erwarten: mehr Leistung, mehr Sicherheit und mehr Kontrolle. Serienmäßig mit BOOMSPEED und der Uniforest Connect App, ermöglicht der TITAN 40/20 eine sichere, benutzer- und naturfreundliche und effiziente Brennholzaufbereitung.

TITAN 40/20

Über die Maschine

Der Sägespaltautomat TITAN 40/20 schneidet die Stämme mit einer WIDIA-Kreissäge aus zementiertem Hartmetall, das unempfindlich gegenüber Fremdkörpern ist und die Stämme in kürzester Zeit schneidet. Außerdem benötigt er keine Schmierung mit Öl, das in die Umwelt gelangen könnte. Durch den vollständig hydraulisch- mechanischen Betrieb kann der Sägespaltautomat auch unter anspruchsvolleren Bedingungen eingesetzt werden. Der Antrieb ist über Zapfwelle, Elektromotor oder eine Kombination aus beidem möglich.

  • Schneiden mit einer WIDIA-Kreissäge
  • UMWELTFREUNDLICH
  • Transportwalzen
  • Mechanisch-hydraulische Steuerung
  • Einfache Wartung bei geringen Kosten
  • BOOMSPEED verkürzt den Spaltzyklus
  • Hydraulisch verstellbarer Einzugstisch
  • Uniforest Connect App

Erhältlich in einem Sonderausstattungspaket:

  • Ausrichtklappe für den letzten Stamm
  • Automatische Messerhöhenverstellung (je nach Stammdurchmesser)
  • Hebemechanismus für Spaltmesser Wechsel


Hydraulische Steuerung mit ergonomisch angeordneten Steuerelementen

Oberes Bedienpult:

1
Spalter-Abschaltgriff
2
Manometer für Spalt-/ Steuerungsdrucke
3
Ein/Aus-Schalter für Elektromotor (Modell E, CD+E)
4
Elektromotor Not-Aus (Modell E und CD+E)
5
Einstellung der Vorschubgeschwindigkeit der Kreissäge
6
Bewegen des Spaltkeils nach oben/unten, Spalten einschalten (rechts)
7
Dosierwalzen Vorwärts/Rückwärts, (links/rechts), Sägen (abwärts), Vorschub der Zuführklappe (aufwärts)
8
Zuführtisch (DM) vorwärts/rückwärts
9
Heben/Senken des Zuführtisches oder des Teleskopförderbandes

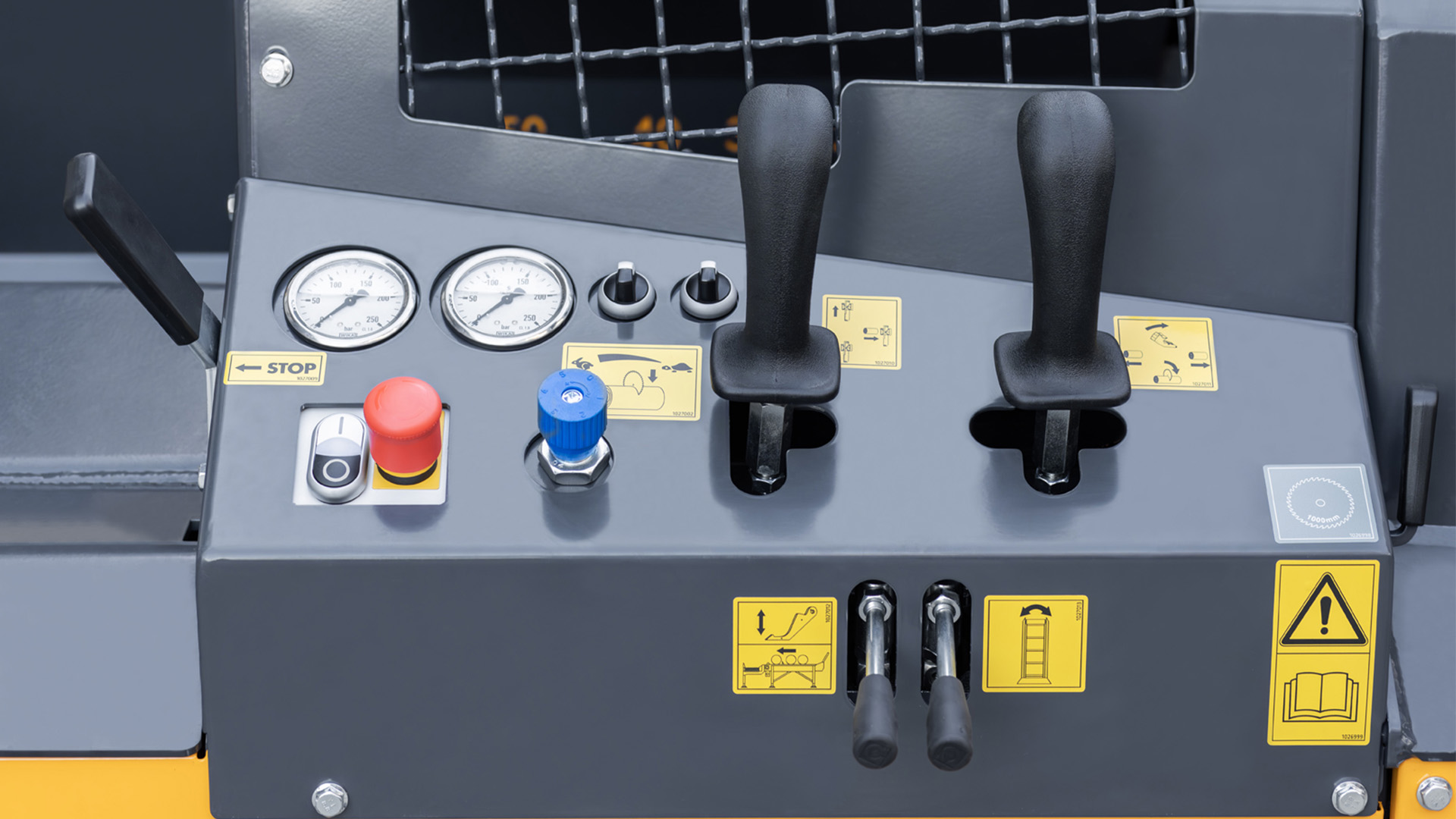

Titan 40-20 kontrolna plosca
1
2
3
4
5
6
7
8
9
Titan 40-20 kontrolna plosca

Spalter-Abschaltgriff

Manometer für Spalt-/ Steuerungsdrucke

Ein/Aus-Schalter für Elektromotor (Modell E, CD+E)

Elektromotor Not-Aus (Modell E und CD+E)

Einstellung der Vorschubgeschwindigkeit der Kreissäge

Bewegen des Spaltkeils nach oben/unten, Spalten einschalten (rechts)

Dosierwalzen Vorwärts/Rückwärts, (links/rechts), Sägen (abwärts), Vorschub der Zuführklappe (aufwärts)

Zuführtisch (DM) vorwärts/rückwärts

Heben/Senken des Zuführtisches oder des Teleskopförderbandes

Bedienpult an der Vorderseite:

1
Anzeige für verstopfte Hydraulikölfilter
2
Einstellung der Förderbandgeschwindigkeit
3
Handle in the middle: Conveyor belt stops. Handle to the right: Conveyor belt starts.
4
Handle to the right: Control of the conveyor belt offset. Handle to the left: Control of the feed-in table tilt.
5
Handle to the left: Working position and stretching of the conveyor belt. Handle to the right: Release of the conveyor belt (folding).

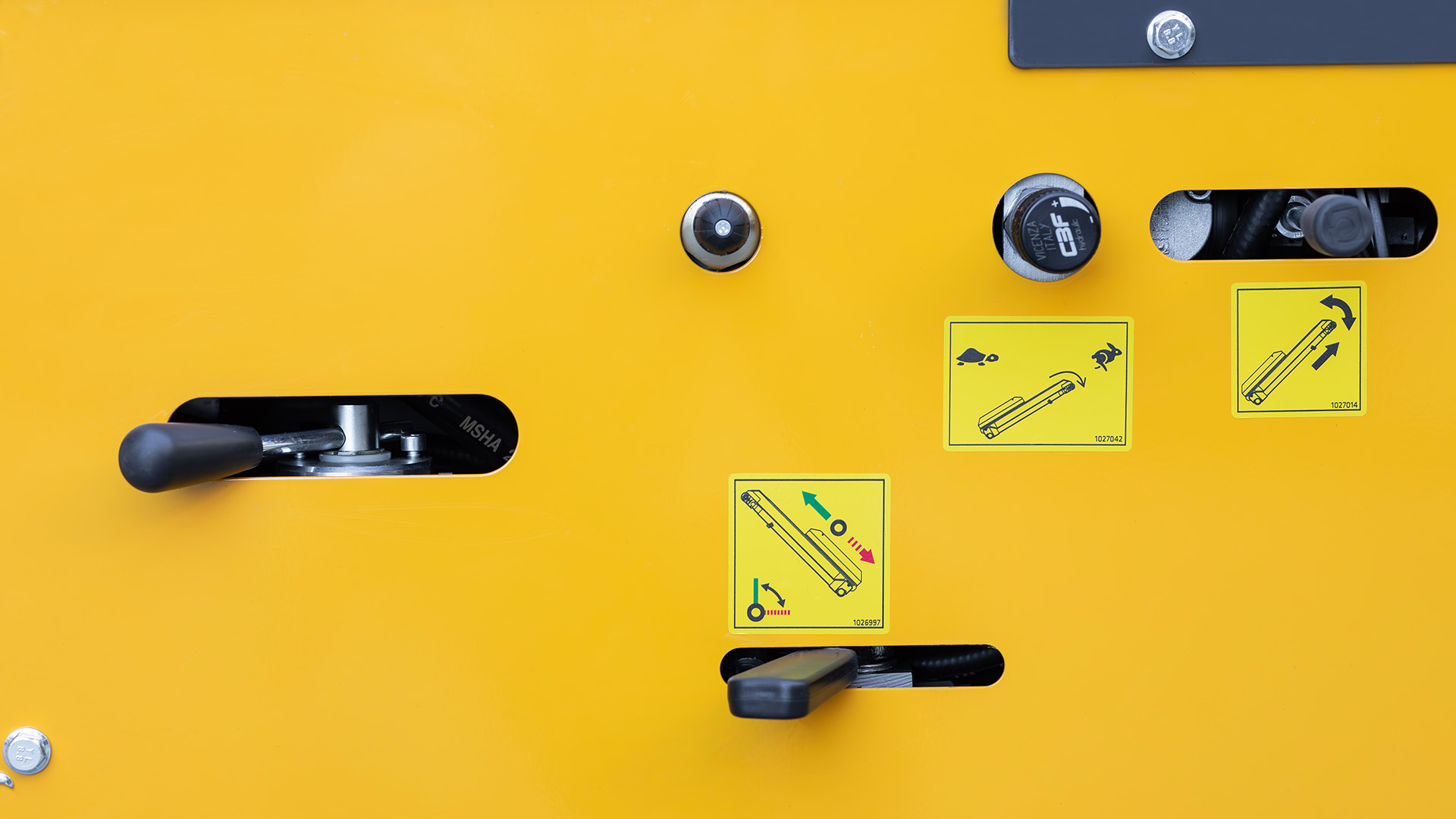

Titan 40-20 kontrolna spredaj
1
2
3
4
5
Titan 40-20 kontrolna spredaj

Anzeige für verstopfte Hydraulikölfilter

Einstellung der Förderbandgeschwindigkeit

Handle in the middle: Conveyor belt stops. Handle to the right: Conveyor belt starts.

Handle to the right: Control of the conveyor belt offset. Handle to the left: Control of the feed-in table tilt.

Handle to the left: Working position and stretching of the conveyor belt. Handle to the right: Release of the conveyor belt (folding).

Eingebauter hydraulisch verstellbarer Vorschubtisch

Eingebauter hydraulisch verstellbarer Vorschubtisch

Klappen Sie zunächst den hydraulisch verstellbaren Tisch mit den aggressiven Einzugsrollen aus. Stellen Sie die Neigung ein, um die ungleichmäßig geformten Stämme leichter in den Sägespalter einführen zu können.

Einstellbare hydraulische Transportrollen
Einstellbare hydraulische Transportrollen

Das Schnittholz gelangt mit Hilfe von Transportrollen in die Maschine, die auch bei Feuchtigkeit einen unterbrechungsfreien Prozess ermöglichen.

Stamm Stabilisator
Stamm Stabilisator

Die hydraulische Zange hält den Stamm während des Schneidens fest.

Sägedurchmesser bis 40 cm
Sägedurchmesser bis 40 cm

Die 100 cm breite Widia-Säge schneidet Stämme mit einem Durchmesser von bis zu 40 cm.

Eine Kreissäge aus Hartmetallstämmen

Das Hartmetalsägeblatt kann wegen der Form der Zähne in kürzester Zeit einen Stamm zerschneiden. Hydraulisches System ermöglicht das Sägevorschub und die Einstellung der Schneidgeschwindigkeit.


ECO FRIENDLY - Die Kreissäge braucht kein Schmieröl – damit kein Ölspritzen und folglich keine Umweltverschmutzung möglich ist. Deswegen können Schneid- und Spaltreste weiter verarbeitet werden.
Mehr zum Thema Nachhaltigkeit
BOOMSPEED

BOOMSPEED

Doppelkolbenzylinder für zwei Bewegungsgeschwindigkeiten: Die Arbeitsgeschwindigkeit wird für das normale Spalten von hartem Holz verwendet. Auf diese Weise kann der Spaltzyklus um bis zu 40 % verkürzt werden, was ebenfalls zu einer höheren Effizienz beiträgt.

Einstellbare Stammlänge
Einstellbare Stammlänge

Spaltlänge: 25, 33, 40, 50, 60 cm.

Holzübergabe
Holzübergabe

Die Holzübergabe vom Sägen zum Spalten mit Hilfe einer Holzwippe. Automatisches Abrücken des Anschlags für die Schneidlänge.

Hydraulische Stammhebevorrichtung - Verstellbar für Holz
Hydraulische Stammhebevorrichtung - Verstellbar für Holz

2-4, 2-6 oder 2-8 Messer

2-12 - Option

Hebel für halben Spaltgang
Hebel für halben Spaltgang

Bei kürzeren Stämmen aktivieren Sie den Halbhub des Spaltzylinders mit dem Handgriff.

Optimale Positionierung der Antriebe
Optimale Positionierung der Antriebe

Der Elektromotor und der Zapfwellenantrieb sind so montiert, dass die Abdeckplatte ein gleichzeitiges Anschließen verhindert. Die optimale Positionierung der Antriebe erleichtert die Aufrüstung von Modellen mit Elektromotor zu einer Kombination.

Einstellung des Forderband
Einstellung des Forderband

Einstellung des Forderband. Bewegungposition L/R ±15°.

Mechanische Winde
Mechanische Winde

Mechanische Winde für Neigungseinstellung.

Ölkühler
Ölkühler

Für Personen gedacht, die die Maschine längere Zeit ohne Pausen benutzen. Es verhindert eine Überhitzung des Öls.

Ausrüstung für die Straßen- verkehrssicherheit
Ausrüstung für die Straßen- verkehrssicherheit

Für alle TR Modele.

Anhängevorrichtung
Anhängevorrichtung

Die Anhängerkupplung kann in zwei verschiedenen Höhen montiert werden: 340 mm und 800 mm.

Uniforest Connect App für TITAN Sägespaltautomaten

Die Uniforest Connect App erfasst die Arbeitsstunden, überwacht die Sägeblattgeschwindigkeit und die Systemspannung, überprüft die Ein-/Ausgangssignale und enthält ein digitales Servicelogbuch mit Wartungserinnerungen. Je nach TITAN-Modell sind zusätzliche Funktionen wie Öltemperaturüberwachung, Sägeblattpositionsanzeige und Messung der gespaltenen Holzmenge verfügbar, die einen klaren Überblick über den Maschinenbetrieb und eine bessere Kontrolle über die Arbeitsprozesse ermöglichen.

Die intelligente Kraft der Natur Uniforest Connect App
Industrie 4.0 und 5.0
UNIFORCE: Ultimatives Ausstattungspaket für noch mehr Effizienz

UNIFORCE: Ultimatives Ausstattungspaket für noch mehr Effizienz

Die voll ausgestatteten Modelle TITAN 40/20 verfügen über alle wichtigen Funktionen für eine noch effizientere und sicherere Brennholzproduktion. Die meisten Funktionen sind nur im Paket erhältlich. Weitere Informationen finden Sie in der folgenden Zubehörtabelle.

Hebemechanismus für Spaltmesser
Hebemechanismus für Spaltmesser
Automatische Einstellung der Messerhöhe entsprechend dem Stammdurchmesser
Automatische Einstellung der Messerhöhe entsprechend dem Stammdurchmesser
Ausgleichsklappe für den letzten Holzscheit
Ausgleichsklappe für den letzten Holzscheit
Messerhalter bei Arbeiten
Messerhalter bei Arbeiten
Messerhalter bei Transport
Messerhalter bei Transport

Auch für Einstiegsmodelle als Zusatzausstattung erhältlich.

Uniforest Connect-App
Uniforest Connect-App

Volle Funktionalität mit Volumenmessung.

Beleuchtung im Spaltkanal
Beleuchtung im Spaltkanal

Alle in den Abbildungen gezeigten Modelle enthalten das vollständige Ausrüstungspaket UNIFORCE. Basismodelle sind ebenfalls erhältlich. Weitere Informationen finden Sie in der untenstehenden Zubehörtabelle.

Mögliche Varianten

TITAN 40/20 CD UNIFORCE
TITAN 40/20 CD TR UNIFORCE
TITAN 40/20 CD+E UNIFORCE
TITAN 40/20 CD+E TR UNIFORCE

Zusatzausstattung

Hydraulische Stammhebevorrichtung - VER-Stellbar für Holz
Hydraulische Stammhebevorrichtung - VER-Stellbar für Holz

Ein teleskopierbarer hydraulischer Hubtisch, bis zu 4 m lang, erleichtert dem Anwender die Arbeit. Er kann zapfwellengetrieben, elektromotorisch angetrieben oder eine Kombination aus beiden Antrieben aufweisen.

Ölheizung
Ölheizung

Sie soll das Öl vorwärmen, wenn die Maschine im Leerlauf ist, um das Starten zu erleichtern. Sie ist nur für die Variante mit Elektromotor verfügbar. Die zapfwellengetriebene Variante benötigt keine Ölheizung.

Abscheiders
Abscheiders

Mithilfe des extrem leicht Abscheiders (22 kg) wird das Holz von Sägemehl und Spänen getrennt (Option).

Technische Daten

Modell
 CD CD TR CD+E CD+E TR
Antrieb Zapfwelle Zapfwelle Zapfwelle/Elektromotor Zapfwelle/Elektromotor
Durchmesser des Spaltholzes max. (mm) 400 400 400 400
Spaltkraft (kN/t) 200/20 200/20 200/20 200/20
Schnittlänge (cm) 25 33 40 50 60 25 33 40 50 60 25 33 40 50 60 25 33 40 50 60
Sägeblatt-Durchmesser (mm) 1000 1000 1000 1000
Elektromotorleistung (kW) - - 15 15
Empfehl. min. Schlepperkraft für Antrieb (kW/PS) 35/45 35/45 35/45 35/45
Empfehl. min. Schlepperkraft für Transport (kW/PS) 70/95 35/45 70/95 35/45
Zapfwellendrehzahl (von–bis) (min-1) 420–490 420–490 420–490 420–490
Befestigung kategorie II II II II
Bedienung mechanisch-hydraulisch mechanisch-hydraulisch mechanisch-hydraulisch mechanisch-hydraulisch
Ölkapazität (l) 105 105 105 105
Breite des Förderbands (mm) 420 420 420 420
Länge des Förderbands (m) 5 5 5 5
Höhe von Walzenförderer (mm) 720 720 720 720
Länge des Walzenförderers (mm) 2000 2000 2000 2000
Breite (mm) 2950 4230 2950 4230
Tiefe (mm) 2050 2050 2050 2050
Höhe (mm) 2700 2700 2700 2700
Gewicht (UNIFORCE) (kg) 2050 (2100) 2100 (2150) 2200 (2250) 2300 (2350)
Zusatzausstattung
Modell
 CD CD TR CD+E CD+E TR
2/4-faches Spaltmesser ⚫* ⚫* ⚫* ⚫*
2/6-faches Spaltmesser ⚫* ⚫* ⚫* ⚫*
2/8faches Spaltmesser ⚫* ⚫* ⚫* ⚫*
2/12-faches Spaltmesser ⚪ ⚪ ⚪ ⚪
BOOMSPEED ⚫ ⚫ ⚫ ⚫
Ölkühler ⚫ ⚫ ⚫ ⚫
Einstellung des Förderbands ⚫ ⚫ ⚫ ⚫
Halbhub des Spaltkolbens ⚫ ⚫ ⚫ ⚫
Hydraulisch verstellbare Neigung des Förderbandes ⚫ ⚫ ⚫ ⚫
Hydraulische Bedienung des Fördertisches ⚫ ⚫ ⚫ ⚫
Sappiehalter ⚫ ⚫ ⚫ ⚫
Halter für kleinen Sappie ⚫ ⚫ ⚫ ⚫
Straßenbeleuchtung / ⚫ / ⚫
UNIFOREST CONNECT BASE ⚫ ⚫ ⚫ ⚫
UNIFOREST CONNECT FULL UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Ausrichtklappe für den letzten Stamm UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Automatische Einstellung der Messerhöhe entsprechend dem Stammdurchmesser UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Hebemechanismus für das Spaltmesser UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Beleuchtung im Spaltbereich UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Messerhalter für Arbeitsposition UNIFORCE UNIFORCE UNIFORCE UNIFORCE
Messerhalter für Transportposition ⚪ UNIFORCE ⚪ UNIFORCE ⚪ UNIFORCE ⚪ UNIFORCE
Ölheizung / / ⚪ ⚪
Trennsieb am Förderband ⚪ ⚪ ⚪ ⚪
Hydraulischer Teleskop-Hubtisch ⚪ ⚪ ⚪ ⚪

● - Serienmäßig, ○ - Option, / - Nicht möglich, UNIFORCE – erhältlich als Teil des Ausstattungspakets

* Wählen Sie ein Messer als Standardausrüstung; zusätzliche Messer sind optional

TR - Fahrwerk
