Forstseilwinden

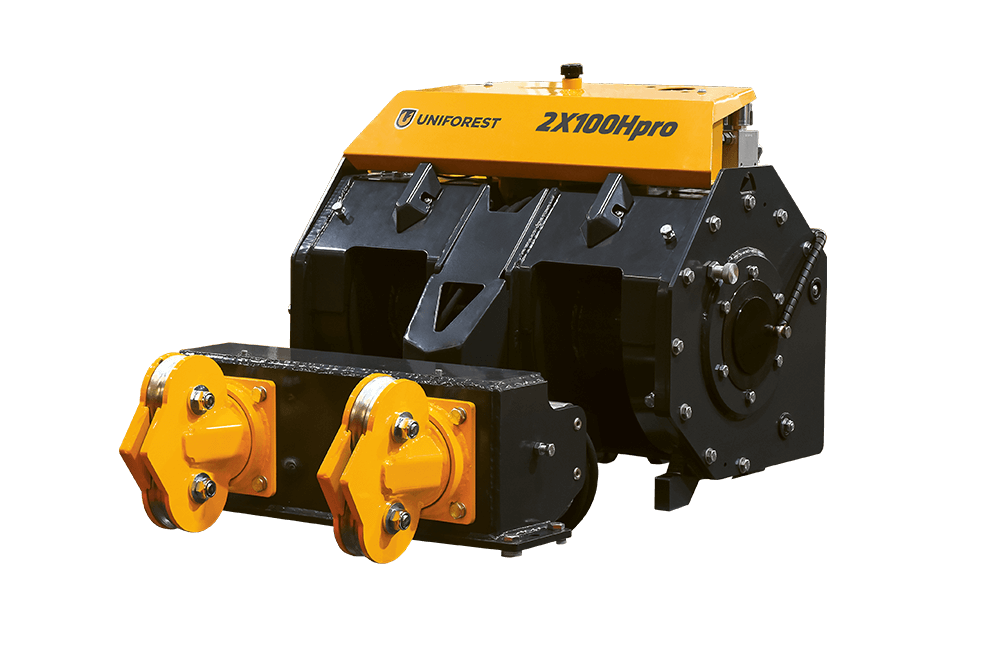

Aufbauwinde 2x100 H / Hpro
Forstseilwinden

Aufbauwinde 2x100 H / Hpro

Die Doppeltrommelaufbauwinde 2x100 H / Hpro ist die stärkste und die größte Aufbauwinde, das fest am Traktor montiert ist.

2x100 H / Hpro

Über die Maschine

Doppeltrommelaufbauwinde 2x100 Hpro mit einer Zugkraft von 9,4 t verfügt über eine Doppelumlenkrolle und ein Seilausstoß mit zwei Antriebsrollen und zwei Hydraulikmotoren für Großere Spannung des Drahtseils und Großere Abwicklungskraft. Die SMART 3in1 Funktion ist auch standard integriert. Die Doppelrommelaufbauwinde für Festinstallation 2x100 H ist die Basisversion ohne Seilausstoß und die SMART 3in1-Funktion. Beide Modelle haben große Seiltrommelkapazität, wodurch mehr aufgespultes Drahtseil möglich sind.

  • SMART 3in1
  • Seilausstoß
  • Große Seiltrommelkapazität
  • Schneckenantrieb für die maximale Lastübertragung
  • Große Zugkraft auch bei vollgewickelter Trommel


SMART 3in1

SMART 3in1

(1) Beim Ziehen des Langholzes während der Schlepperfahrt kann man auf ein Hindernis stoßen (Erhebung, Wurzeln). Wenn der Schlepper diese Hindernisse nicht umfahren kann, die Abwicklung ohne Seilausstoß einschalten und somit mit gespanntem Drahtseil zwischen der Seilwinde und der Last weiterfahren. (2) Das Ein- und Ausschalten des Seilausstoßes erfolgen ohne Verzögerung (bei klassischer Ausführung beträgt die Verzögerung 1,5 Sek.). (3) Die Funktion SMART3in1 gewährleistet noch die Spannung des Drahtseils zwischen der Abwicklungsrolle und der Trommel.

Die Funktion SMART 3in1 ist mit der Fernbedienungen Teleradio, Terra Funk und der Handkonsole möglich.

Seilausstoß
Seilausstoß

Für eine einfachere Abwicklung des Drahtseils kann eine Seilwinde mit eingebautem Seilausstoß ausgewählt werden. Eine solche Seilwinde gewährleistet auch ein richtig gespanntes Drahtseil zwischen der Abwicklungsrolle und der Trommel, verhindert somit Schäden und gewährleistet eine längere Lebensdauer.

Antrieb
Antrieb

Antrieb über Schneckengetriebe, das große Übersetzungsverhältnisse ermöglicht, und über Stirnradgetriebe, für größeren Wirkungsgrades und geringeren Wartungsaufwands (alles im Ölbad).

Der Antrieb der Abwickelvorrichtung ist auf 2 Arten implementiert:

Der Antrieb der Abwickelvorrichtung ist auf 2 Arten implementiert:

a) Antrieb über das Hydrauliksystem der Winde: Die Winde hat 2 zusätzliche Pumpen und Ventile verbaut.

b) Antrieb über das Hydrauliksystem des Tra-ktors: Ein zusätzliches Hydraulikaggregat wird an das Hydrauliksystem des Traktors angeschlossen. Der Vorteil eines solchen Antriebs liegt in der höheren Ölmenge, die eine größere Abrollleistung ermöglicht.

Die Abrollvorrichtung mit zwei Druckrollen und zwei Hydraulikmotoren sorgt für eine höhere Abrollleistung und ermöglicht eine höhere Spannung des Drahtseils zwischen Abrollvorrichtung und Trommel während des Wickelvorgangs. Die Abwickelgeschwindigkeit des Drahtseils ist regulierbar.

6-Scheibenkupplung
6-Scheibenkupplung

Die Mehrscheibenkupplung verhindert die Überhitzung / und das Durchrutschen der Kupplung (6 Lamelen).

Doppelumlenkrolle
Doppelumlenkrolle
Eine große Seiltrommelkapazität
Eine große Seiltrommelkapazität

Eine große Seiltrommelkapazität der Seiltrommel ermöglicht mehr Drahtseil, womit der Benutzer ein größeres Gebiet decken kann.

Sind sie interessiert?

Finden Sie Ihren nächstgelegenen Vertreter, um ein tolles Angebot zu erhalten.



Zusatzausstattung

Empfohlene Drahtseilstärke entsprechend der maximalen Drahtseillänge:

  • 14 mm / 2x80 m
  • 13 mm / 2x90 m

Das Drahtseil muss der Norm entsprechen, die Bruchkraft des Drahtseils muss mindestens doppelt so hoch sein wie die Zugkraft.

Technische Daten

Model
2x100 H 2x100 Hpro
Zugkraft (kN) 94 94
Bremskraft (kN) 118 118
Mittlere Seilgeschwindigkeit (540 min-1) (m/s) 0.85 0.85
Seilaufnahme max. Seillänge/Durchmesser (m/mm) 90/13 80/14 90/13 80/14
Empfehl. min. Schlepperkraft (kW/PS) 60/80 60/80
Umdrehungen max. (min-1) 750 750
Bedienung Elektrohydraulisch Elektrohydraulisch
Windenantrieb Schneckengetriebe Schneckengetriebe
Kupplungslamellen (Stück) 6 6
Breite (mm) 840 840
Tiefe (mm) 660 660
Höhe (mm) 800 800
Gewicht ohne Drahtseil (kg) 500 490
Zusatzausstattung
Model
2x100 H 2x100 Hpro
Fernbedienung
Seilausstoß /
Smart 3in1 /
Seileinlaufbremse /
Seilausstoß Geschwindigkeitsregulierung /
Einstellbare Öffnungsgeschwindigkeit der Bremse
Tragplatte für die Seilwinde

● - Serienmäßig, ○ - Option, / - Nicht möglich
